| 产品特性：国标 | 是否进口：否 | 产地：河北大城 |
| 品牌：津宗 | 型号：EIB-KNX | 线芯材质：PVC |
| 芯数：4 | 护套材质：PVC | 加工定制：是 |
| 颜色：绿 | 每卷长度：可定制 |

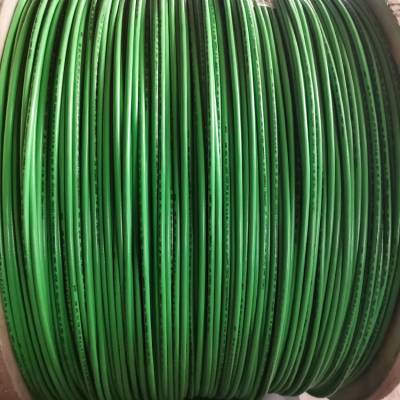

J-Y(ST)YH2*2*0.8电缆津宗线缆用于楼宇智能系统的总线信号传输。电缆确保符合 EIB 规定（欧洲安装总线）的通信。它们可以铺设在石膏上方、内部或下方、管道和管道中、干燥、潮湿和潮湿的区域以及室外，前提是它们可以防止直接暴露在阳光下。可以不受限制地与大功率电源电缆一起接线。 EIB总线可用于控制照明、百叶窗、加热、通风、指示牌等。 J-Y(ST)YH2*2*0.8电缆津宗线缆用于连接整个EIB 系统中的传感器、执行器部件。内芯有两组线，分别是红黑线和黄白线，一般情况下红线为“＋EIB”信号接入，黑线为“-EIB”信号接入，黄白线组为备用。EIB总线的敷设可放置在石膏表面、内部或下面，可放置在管道中，干燥或潮湿的房间里。安装在户外时，需加保护，避免阳光直射。EIB标准的照明控制系统经过了DIN VDE 0829标准测试，另外EIB总线亦可用来作为语音信号传输导线（非传统电话线) J-Y(ST)YH2*2*0.8电缆津宗线缆技术参数： EIB总线电源线电缆类型：J-Y(St)Y 2×2×0.8 （EIB 命名法） 运行参数：必须在额定安全电压允许范围内 持续电流2.***（短路和过载保护需求） 机械特性：弯曲半径100mm 温度特性：皮线 -5℃～50℃ 内芯 -30℃～70℃ 可承受拉伸范围：值100N 导体：裸铜丝，直径0.8mm铜线对 绞组颜色 白-黑 黄-红 外护套：PVC,，绿色，外径6.8mm EIB总线电源线重量：55kg/km 20℃是直流电阻不大于36.6欧姆/km
J-Y(ST)YH2*2*0.8电缆津宗线缆是一种标准的总线控制系统，控制方式为对等控制方式，不同于传统的主从控制方式，总线采用四芯双绞线，其中两芯为
总线使用，另外两芯备用。所有元件均采用24VDC工作电源，24VDC供电与电信号复用总线。
J-Y(ST)YH2*2*0.8电缆津宗线缆
